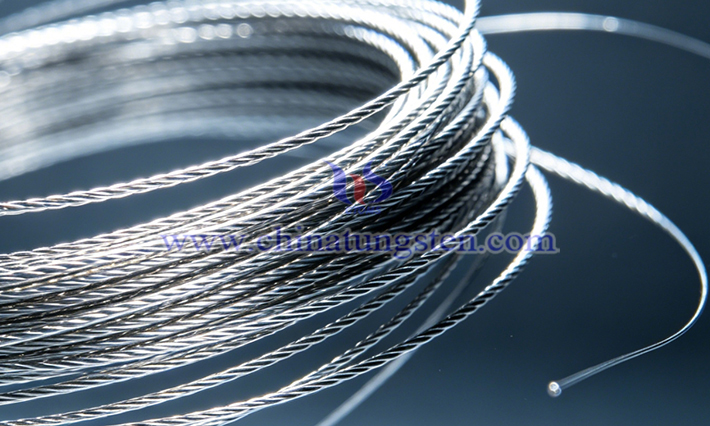

鎢絲腱繩主要用于人形機器人靈巧手、醫療手術機器人等精密傳動場景，由超細鎢絲多股絞合或編織而成。編織層數，或股層結構、多層股配置，對鎢絲腱繩性能的影響主要體現在強度、柔韌性、疲勞壽命、圓整度、抗扭轉性、蠕變和與滑輪的適配性等方面。
1.鎢絲腱繩常見結構與層數概念
鎢絲腱繩典型結構如1×7、7×7、7×19、19×19、7×7×7、1×37、49股及以上。8×19+7×7等多層股屬于更復雜的多層編織或絞合配置。編織層數通常指股的層級（包括芯和外層）、股數或整體絞合層數。增加層數或股數即采用更復雜的多層結構。編織工藝的關鍵在于張力控制、節距優化、填充系數等。
2.編織層數增加對鎢絲腱繩性能的積極影響
強度與承載能力提高：多股或多層結構使載荷均勻分布，避免單絲先斷與整繩失效，提高整體破斷載荷和抗拉強度。
柔韌性與小折彎半徑改善：更多細絲和多層配置增強彎曲適應性，適合機器人關節多自由度運動和小半徑滑輪，減少跳絲和散股。
抗疲勞與耐久性提升：多層結構分散應力，提高循環彎曲與拉伸壽命，尤其在長期運行場景中表現優異。
不旋轉性與穩定性增加：多層不旋轉編織工藝減少扭轉和內應力，改善傳動精度和尺寸穩定性。
其他：更好圓整度、與滑輪適配性提升、耐磨/耐疲勞性能優化。
3.編織層數增加對鎢絲腱繩性能的負面影響
柔韌性與緊密性沖突：層數、股數過多或填充系數過高的緊密型腱繩剛性更強，但柔韌性不足；疏松型更柔但強度可能稍低。需根據負載、折彎方向定制節距和結構。
工藝難度增加：多層編織對設備、張力控制和單絲一致性（直徑公差、強度偏差）要求極高。普通設備難做復雜結構，易導致受力不均、內應力殘留、蠕變或端子處失效。
蠕變風險增加：編織引入的內應力需通過預拉伸與熱處理消除，否則層數增加可能放大蠕變風險。優化后可將應力松弛率控制在5%以內。
制造與成本增加：更復雜結構提升性能，但對表面光潔度、強度一致性等單絲質量和編織精度要求更高，影響量產難度和成本。
4.鎢絲腱繩的編織層數選擇
根據具體使用場景聯系中鎢智造（sales@chinatungsten.com）定制。
