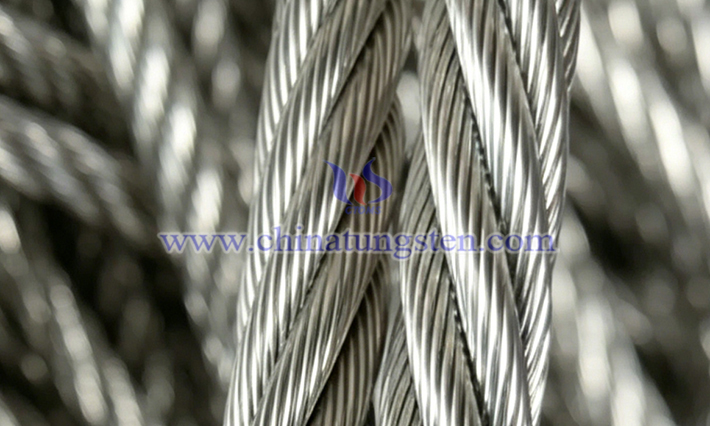

鎢絲腱繩的捻制工藝是決定其力學性能、疲勞壽命及傳動精度的核心環節。該工藝通過多股鎢絲的精確絞合與張力控制，構建出兼具高強度、高柔韌性和抗磨損能力的繩狀結構，以滿足人形機器人靈巧手等高頻重載傳動場景的嚴苛要求。
1.差異化預張力處理
鎢絲腱繩在合股階段需施加與各股單絲直徑成正比的差異化預張力。針對靈巧手用高拉力低松弛鎢質腱繩的工藝研究表明，預張力值可按絲徑乘以30牛的原則設定。這種差異化張力配置可優化內部應力分布，顯著提高破斷拉力并降低應力松弛率。工業化生產中，先進的預拉伸處理能使腱繩的應力松弛率嚴格控制在5%以內，確保成品切斷后無散頭、無斷絲，保障動力傳遞的零偏差。
2.鎢絲腱繩精密捻制工藝
捻制方式直接決定腱繩的力學性能與后續處理的可行性。采用先進絞捻機構將多股鎢絲相互纏繞，可使繩體結構緊密且不易松散。其中，7×7復合絞合結構最為典型，其核心在于優化內層與外層股繩的受力與相對運動。這種獨特的絞合結構賦予腱繩更小的彎曲半徑，同時增強抗磨損與抗疲勞性能。此外，絞合后各股絲之間的微小間隙可作為儲油與排屑空間，從而改善潤滑狀態。
3.鎢絲腱繩結構設計
最終決定腱繩性能的往往是其內部絞合結構。例如，采用多層不同直徑鎢絲組合的復雜結構（如7×7×7×D1+6×[(7×7×D1)+6×(7×D2)]，D1和D2代表不同的鎢絲單絲直徑的參數），是實現高強度、高柔韌性與抗疲勞特性的核心設計思想。該結構確保腱繩在高頻彎折條件下仍能保持優異的內部耐磨性，是延長其疲勞壽命的前提。
4.捻后熱定型
為消除絞合后腱繩內部的殘余應力，需要在捻制完成后進行精密熱定型處理。通過精確控制溫度、時間及氣氛條件進行熱處理，可使單絲硬化并固定幾何形狀，顯著提高腱繩的熱尺寸穩定性，防止后期使用中因應力釋放導致的伸長或松弛，這對要求重復定位精度的機器人應用至關重要。
