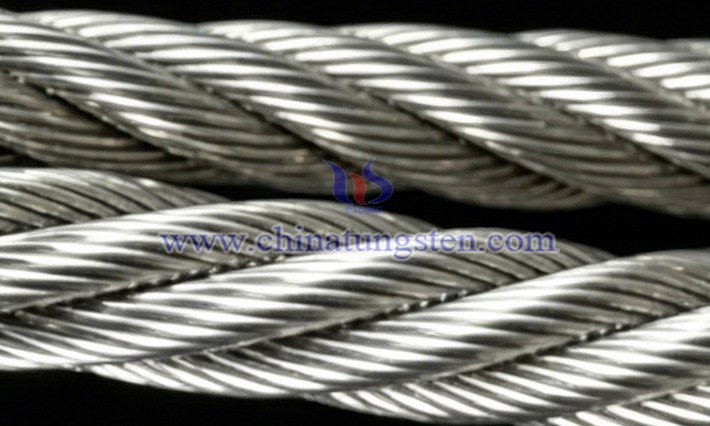

中鎢智造鎢絲腱繩采用高純度超細(xì)鎢絲多股多層精密編織而成，具有極高的抗拉強(qiáng)度，能夠在細(xì)小直徑下提供強(qiáng)大的承載能力，滿足機(jī)器人關(guān)節(jié)等精密傳動系統(tǒng)對高負(fù)載和高可靠性的需求。
1.鎢絲腱繩抗拉強(qiáng)度數(shù)值
中鎢智造鎢絲單絲的抗拉強(qiáng)度通常達(dá)到5200-5800MPa甚至更高（如部分優(yōu)化鎢絲可達(dá)6000MPa以上），顯著優(yōu)于不銹鋼絲繩（1000-1800MPa）、超高分子量聚乙烯?（UHMWPE）纖維繩（3000-4000MPa左右）等常見材料。成品腱繩的破斷拉力隨直徑和結(jié)構(gòu)而異，例如直徑1mm左右規(guī)格破斷載荷可達(dá)1800N以上，更粗規(guī)格（如2.0-2.5mm）可達(dá)數(shù)千牛頓。
2.鎢絲腱繩抗拉強(qiáng)度影響因素
材料組成與微觀結(jié)構(gòu)：鎢的純度、晶粒尺寸、摻雜元素（如氧化鑭、鉬等合金添加劑）以及納米彌散相強(qiáng)化、固溶強(qiáng)化等機(jī)制，直接決定單絲的基礎(chǔ)強(qiáng)度。高純細(xì)晶結(jié)構(gòu)和適當(dāng)摻雜可顯著提升強(qiáng)度。
單絲制備工藝：冷拉拔道次、加工硬化程度、拉絲溫度控制、表面處理（如電拋光）和直徑公差一致性（例如±0.5μm以內(nèi)）是核心因素。拉拔過程中的位錯密度和摩擦系數(shù)優(yōu)化能有效提高強(qiáng)度和成品率。
編織結(jié)構(gòu)設(shè)計：股數(shù)配置（如7×7、19×19）、捻距（通常為直徑的6-8倍）、絞合方式（同向/交互捻）、填充系數(shù)（緊密型vs疏松型）和多層反向絞合工藝，影響應(yīng)力分布均勻性和整體強(qiáng)度利用率。
后處理與熱處理：預(yù)拉伸、真空或氫氣保護(hù)氣氛下的退火處理（溫度800-1100℃等），可消除殘余內(nèi)應(yīng)力、改善晶體結(jié)構(gòu)，提升強(qiáng)度保持率和實際破斷拉力。
復(fù)合與表面改性：外層包覆、涂層或納米處理可進(jìn)一步優(yōu)化表面質(zhì)量，減少缺陷，提高綜合承載能力。
規(guī)格與外部條件：繩體直徑、負(fù)載類型、工作溫度和制造過程的質(zhì)量控制（如單絲強(qiáng)度一致性偏差）也會影響最終表現(xiàn)，高溫環(huán)境下強(qiáng)度保持率是重要考量。
3.高抗拉強(qiáng)度鎢絲腱繩應(yīng)用優(yōu)勢
中鎢智造鎢絲腱繩的高抗拉強(qiáng)度使其能在微小空間內(nèi)可靠傳遞較大拉力，適用于人形機(jī)器人靈巧手的高頻關(guān)節(jié)驅(qū)動、醫(yī)療手術(shù)機(jī)器人的精密操控以及工業(yè)機(jī)器人的高負(fù)載操作。它能減少斷裂風(fēng)險，提升系統(tǒng)安全性和使用壽命，同時支持更緊湊的設(shè)計，推動精密裝備向高性能方向發(fā)展。
