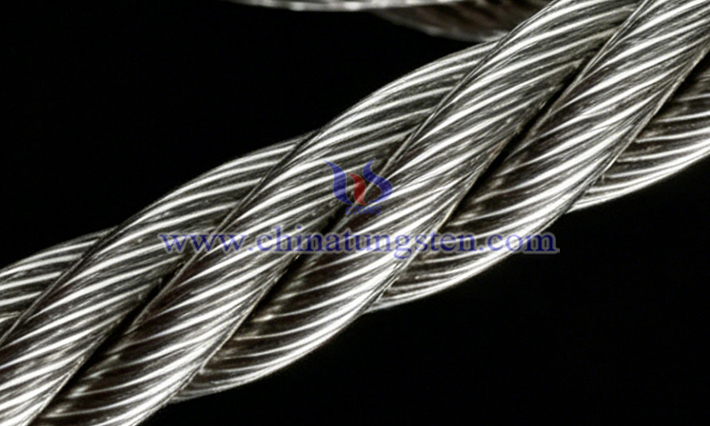

中鎢智造鎢絲腱繩的穩(wěn)定性良好，在機器人傳動、醫(yī)療器械、高溫爐內(nèi)部件等典型應(yīng)用中能夠長期可靠運行，適應(yīng)常規(guī)及多數(shù)嚴苛工況。但在高溫有氧、強堿等特殊環(huán)境中需采用涂層保護、氣氛控制或材料替換措施。
一、鎢絲腱繩的化學(xué)穩(wěn)定性
在常溫及中等溫度范圍內(nèi)，鎢絲腱繩的化學(xué)穩(wěn)定性良好。鎢在干燥空氣中不易氧化，表面可形成致密的氧化鎢保護膜；對大多數(shù)無機酸（硫酸、鹽酸、硝酸）及堿溶液具有較好的耐腐蝕能力，在潮濕環(huán)境、有機溶劑及生物體液中同樣保持穩(wěn)定。但在高溫（超過500℃）有氧條件下，鎢會快速氧化生成揮發(fā)性三氧化鎢，導(dǎo)致材料損耗。此外，氫氟酸可迅速腐蝕鎢，熱的濃硝酸或王水也會對其產(chǎn)生緩慢腐蝕。在海洋鹽霧環(huán)境中，鎢的抗腐蝕能力優(yōu)于普通鋼材，但需注意與異種金屬接觸可能引發(fā)電偶腐蝕。
二、鎢絲腱繩的熱穩(wěn)定性
鎢絲腱繩的熱穩(wěn)定性主要體現(xiàn)在高熔點與高溫強度保持能力方面。鎢的熔點為3422℃，在所有金屬中最高，因此在真空或惰性氣氛保護下，中鎢智造鎢絲腱繩可在1500℃至2400℃長期穩(wěn)定工作，短時耐受溫度可達2800℃以上。在此類高溫環(huán)境中，鎢絲不發(fā)生熔化或軟化，抗蠕變能力仍可維持在較高水平。然而，若處于空氣氣氛中，超過500℃便會發(fā)生顯著氧化，熱穩(wěn)定性轉(zhuǎn)化為熱化學(xué)不穩(wěn)定性，因此高溫應(yīng)用必須配合惰性氣體保護或真空環(huán)境。
三、鎢絲腱繩的尺寸穩(wěn)定性
尺寸穩(wěn)定性指鎢絲腱繩在外力與溫度變化下保持幾何尺寸的能力。鎢的熱膨脹系數(shù)很低，室溫至100℃范圍內(nèi)約為4.5×10??/K，遠低于鋁、銅、鋼等常用金屬，因此在溫度波動環(huán)境中長度變化極小，有利于精密傳動系統(tǒng)的定位精度保持。同時，中鎢智造鎢絲腱繩在常溫長期負載下的抗蠕變性能優(yōu)異，在70%破斷載荷條件下，7天蠕變量小于0.3%，顯著優(yōu)于高分子纖維材料。上述特性使腱繩在循環(huán)受力與溫度變化后不易出現(xiàn)松弛或永久伸長，保證了尺寸穩(wěn)定性。
四、鎢絲腱繩的機械性能穩(wěn)定性
機械性能穩(wěn)定性包括抗拉強度、疲勞壽命、硬度等參數(shù)在長期使用中的保持能力。中鎢智造鎢絲腱繩的單絲抗拉強度可達3000-4000MPa，且經(jīng)過多股絞合后外力由各股分擔(dān)，整體斷裂強度較為穩(wěn)定。在交變彎折或往復(fù)滑動工況中，直徑約0.5mm的醫(yī)療級鎢絲腱繩疲勞壽命可達100萬次以上，強度衰減緩慢。硬度在350-500HV范圍內(nèi)均勻分布，表面致密光滑，常溫下長期存放或循環(huán)使用后硬度無明顯下降。需要注意的是，機械性能穩(wěn)定性依賴于表面無缺陷，若表面出現(xiàn)劃痕或微裂紋，會加速疲勞斷裂。
五、鎢絲腱繩的環(huán)境適應(yīng)性
鎢絲腱繩在以下環(huán)境中表現(xiàn)出高度穩(wěn)定性：室內(nèi)及工業(yè)大氣環(huán)境、真空及惰性氣氛、低溫至中等溫度范圍（-200℃至400℃）、多數(shù)酸性和中性水溶液、生物組織及消毒液。在以下環(huán)境中穩(wěn)定性顯著下降：高溫空氣（超過500℃）、氫氟酸或熱濃硝酸、高溫高濃度強堿溶液、與碳或鹵素氣體共存的高溫環(huán)境。
