一、氬弧焊為什么選用鎢電極
氬弧焊（TIG焊）作為一種高質(zhì)量的焊接方法，屬于非熔化極惰性氣體保護(hù)焊，其核心特征在于使用難熔金屬鎢作為電極材料，電極主要承擔(dān)導(dǎo)電和激發(fā)電弧的功能，不熔入焊縫熔池。該工藝?yán)面u電極與工件之間產(chǎn)生的電弧作為熱源，同時在惰性氣體如氬氣的保護(hù)下，實現(xiàn)金屬或填充焊絲的熔化與連接。鎢電極在此工藝中并非消耗材料，其物理與化學(xué)性質(zhì)關(guān)系到電弧的穩(wěn)定性、焊接過程的可靠性以及最終焊縫的成形質(zhì)量。
鈰鎢電極圖片
中鎢智造及其母公司中鎢智造在鎢鉬制品行業(yè)長期耕耘近30年，專業(yè)從事鎢鉬制品柔性定制全球服務(wù)，可根據(jù)客戶需求設(shè)計、生產(chǎn)、精細(xì)制加工各類標(biāo)準(zhǔn)規(guī)格、牌號性能、尺寸精度，適合各類用途的鎢鉬產(chǎn)品。更多鎢電極的資料請訪問網(wǎng)站：http://www.tungsten.com.cn/chinese/tungsten-electrodes.html。如需鎢電極，請聯(lián)系中鎢智造：sales@chinatungsten.com，0592-5129595。
中鎢智造鎢電極因熔點較高，在氬弧焊的高溫電弧中能保持固態(tài)，從而維持電弧穩(wěn)定，同時具有良好的導(dǎo)電與導(dǎo)熱性能使其能夠有效承載電流并防止自身過熱。鎢電極的密度與剛度賦予其較好的高溫機(jī)械強(qiáng)度，且高溫下蒸發(fā)速率較低，使電極燒蝕處于可控范圍，有助于延長使用時長并減少焊縫污染。在化學(xué)性質(zhì)方面，鎢電極常溫下具有抗氧化性，但在高溫環(huán)境中會氧化，因此焊接過程需采用惰性氣體保護(hù)；此外，鎢電極對多種無機(jī)酸表現(xiàn)出耐腐蝕性。

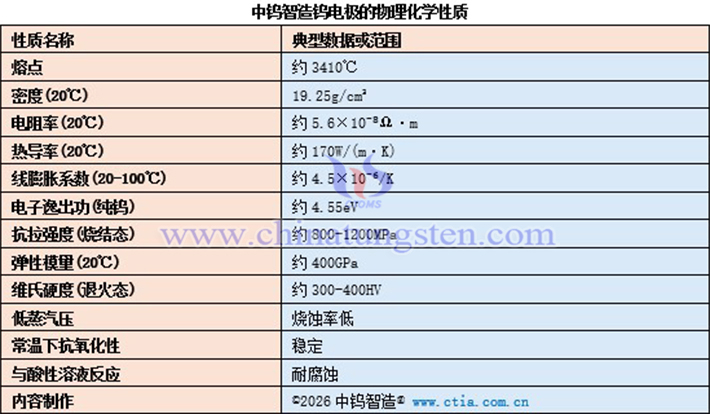

中鎢智造鎢電極的物理化學(xué)性質(zhì)
據(jù)中鎢智造了解，純鎢電極在常溫下的電子逸出功約為4.55 eV。當(dāng)摻入氧化鈰、氧化鑭等稀土氧化物后，摻雜鎢電極的電子逸出功有所降低，因此在相同空載電壓條件下更易于引燃電弧，電弧的起弧成功率與燃燒穩(wěn)定性均得到提升。以直徑為1.6mm的鈰鎢電極為例，其在直流焊接條件下的推薦電流區(qū)間為70 A～150 A，交流焊接條件下為50 A～100 A。在電流調(diào)節(jié)過程中，電弧偏移幅度較小，有利于操作人員對熱輸入及熔池形態(tài)進(jìn)行控制。
從工況損耗層面，在同等保護(hù)氣氛和電流條件下，鎢電極的高溫抗燒蝕能力優(yōu)于多數(shù)金屬電極，連續(xù)施焊時電極端部損耗速率平緩，可減少頻繁更換，適合批量生產(chǎn)。
釷鎢電極圖片
二、氬弧焊對非熔化電極的基本要求
氬弧焊時，焊槍噴嘴持續(xù)噴氬氣隔絕空氣，電弧在電極端面與母材間隙間持續(xù)放電，依靠電弧等離子體熔化工件和焊絲。電極承擔(dān)電弧引燃和電流傳導(dǎo)，不參與焊縫冶金，由此形成三條選材條件：（1）電極在電弧熱輻射下保持固相，可防止熔融金屬掉落污染熔池；（2）電極可穩(wěn)定持續(xù)發(fā)射電子，維持電弧連續(xù)燃燒；（3）高溫交變熱循環(huán)下電極外形尺寸變化幅度小，避免電弧點位頻繁漂移。
鑭鎢電極圖片
三、不同焊接條件對鎢電極的要求
中鎢智造鎢電極的應(yīng)用需根據(jù)焊接電流類型（直流或交流）和被焊材料進(jìn)行調(diào)整，不同類型和成分的鎢電極可以適應(yīng)不同的工藝需求。
直流焊接：在直流正接（鎢極接負(fù)極，工件接正極）條件下，電子從鎢電極發(fā)射向工件轟擊。鎢電極的電子逸出功是影響起弧和電弧穩(wěn)定性的關(guān)鍵參數(shù)。純鎢的電子逸出功較高，在直流條件下起弧較為困難，電弧穩(wěn)定性有限。因此，向鎢中添加稀土氧化物成為改進(jìn)其性能的主要途徑。釷鎢電極添加1%-2%的氧化釷，其電子逸出功降低，顯著改善了起弧性能和電弧穩(wěn)定性。盡管釷鎢電極的綜合性能良好，但因含有微量放射性物質(zhì)，其應(yīng)用受到一定的規(guī)范和限制。作為釷鎢電極的替代品之一，鈰鎢電極沒有放射性危害，在低電流直流條件下表現(xiàn)出色，電弧穩(wěn)定且端部形狀容易保持。
交流焊接：在焊接鋁、鎂及其合金時，通常采用交流鎢電極氬弧焊。這是因為交流焊接中的正極性半波（工件為負(fù)）具有“陰極清理”作用，可以破碎并去除這些金屬表面的高熔點氧化膜（如Al?O?，熔點約2050℃）。在此模式下，純鎢電極仍可應(yīng)用，尤其是在傳統(tǒng)的正弦波交流焊機(jī)中。此外，添加氧化鋯的鋯鎢電極和添加氧化鑭的鑭鎢電極在交流焊接條件下也具有良好的性能，能夠承受較高的負(fù)載電流。
釔鎢電極圖片
四、常規(guī)有色金屬電極難以替代鎢電極的因素
在氬弧焊應(yīng)用中，常規(guī)有色金屬電極（如銅、鋁及其他金屬電極）與鎢電極在電物理性能及高溫穩(wěn)定性方面存在顯著差異。常規(guī)有色金屬電極的熔點普遍較低，例如銅的熔點約為1083℃，鋁的熔點約為660℃，在氬弧焊電弧產(chǎn)生的數(shù)千攝氏度高溫環(huán)境下，電極端部會迅速熔化、變形甚至蒸發(fā)，導(dǎo)致電弧長度與位置難以維持。同時，這些材料的電子逸出功較高且熱電子發(fā)射能力不足，在同等空載電壓條件下起弧較為困難，電弧穩(wěn)定性較差。此外，常規(guī)有色金屬電極在高溫下的燒蝕速率較快，容易產(chǎn)生金屬蒸氣污染焊縫，影響焊接質(zhì)量。
相比之下，鎢電極在高溫電弧作用下仍能保持固態(tài)，從而保證電弧幾何形狀的長期穩(wěn)定。鎢電極的高溫蒸發(fā)速率較低、燒蝕過程可有效控制，這既延長了電極使用壽命，又最大限度減少了對焊縫的污染；此外，純鎢電極還可通過添加氧化鈰、氧化鑭等稀土氧化物來降低電子逸出功，從而提升引弧效率并提高電弧燃燒穩(wěn)定性。
