中鎢智造生產設計的蜂巢型鎢合金光柵是一種以鎢合金為基材、內部通道呈正六邊形蜂窩狀排列的功能性構件，單元通道緊密拼接且相鄰?fù)ǖ拦灿脗?cè)壁，整體結構均勻有序，屬于高密度、高屏蔽能力的材料組件。憑借其獨特的結構優勢，它在高能射線屏蔽、高端科研實驗和工業檢測等領域發揮著重要作用。

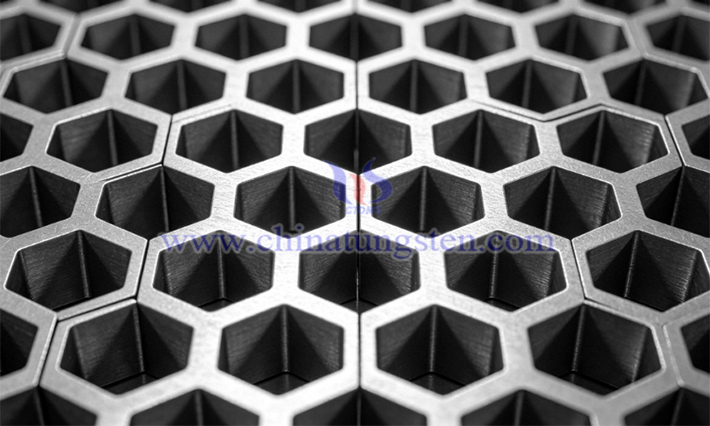

蜂巢型鎢合金光柵圖片
中鎢智造及其母公司中鎢在線在鎢鉬制品行業長期耕耘近30年，專業從事鎢鉬制品柔性定制全球服務，可根據客戶需求設計、生產、精細制加工各類標準規格、牌號性能、尺寸精度，適合各類用途的鎢鉬產品。更多鎢合金光柵的資料請?jiān)L問網站：http://www.tungsten-alloy.com/chinese/tungsten-alloy-shielding.html。如需鎢合金光柵，請聯系中鎢智造：sales@chinatungsten.com，0592-5129595。
蜂巢型鎢合金光柵圖片
一、蜂巢型鎢合金光柵的結構特征
中鎢智造蜂巢型鎢合金光柵的核心結構由吸收單元、間隔區與支撐固定部分構成，三者協同工作，既確保射線調控效果，又維持結構的整體穩定性。
吸收單元采用高密度鎢合金制成，形成六邊形腔體的側壁，材料密度通常在17.5–18.6?g/cm3之間，具備優異的高能射線屏蔽能力。間隔區位于相鄰腔體之間，多采用鋁、碳纖維或其他低密度、低吸收系數材料，其主要功能是為直射射線提供通道，避免對有效射線產生額外阻擋。支撐固定部分選用熱膨脹系數與間隔區相匹配的復合材料，通過膠粘或?qū)訅汗に噷⒄w結構結合，可有效維持尺寸精度與位置穩定性，防止溫度變化或外力作用引起結構變形。
蜂巢型結構呈規則二維六邊形陣列，透射率較高，空間利用效率優于部分傳統網格結構。其對稱排列特性使各方向射線通道條件相對均衡，可在平面范圍內過濾散射射線，使射線傳播狀態保持穩定，滿足多方向射線調控的需求。

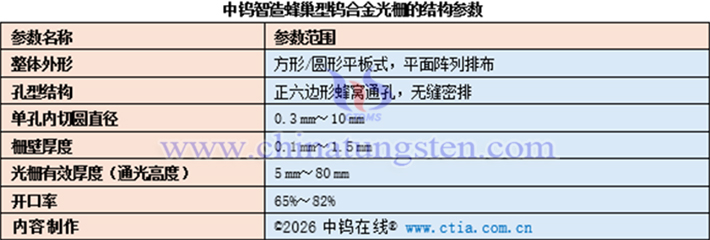

中鎢智造蜂巢型鎢合金光柵的結構參數表
二、蜂巢型鎢合金光柵的材料性能
中鎢智造蜂巢型鎢合金光柵依托鎢基合金材料的優異性能，實現高效射線屏蔽與長期穩定服役。根據成分的不同，鎢基合金主要分為鎢鎳鐵合金和鎢鎳銅合金，二者在性能上存在一定差異，核心差異在于鎢鎳鐵合金具備磁性，鎢鎳銅合金無磁性。
一般來說，鎢基合金的熔點較高，具備良好的耐高溫性能，能夠適應高能射線環境下的長期使用，不易因溫度升高導致材料性能下降。此外，鎢基合金還具有較強的耐磨性和抗變形能力。蜂巢結構設計使得光柵在保持高密度屏蔽效果的同時，材料用量得到優化，結構穩定性高，可承受常規安裝及使用過程中的外力作用，不易發生明顯變形或損壞。
三、蜂巢型鎢合金光柵的生產方法
中鎢智造蜂巢型鎢合金光柵的主流生產方法有粉末冶金工藝與增材制造（激光粉末床熔融）工藝兩種。粉末冶金工藝：先將鎢粉、鎳粉和鐵粉進行配比混合，充分?jǐn)嚢杌靹蚝笸瓿筛稍锾幚恚粚⒒旌虾玫姆勰┲萌肽＞邏褐瞥尚?，得到?guī)整的蜂窩結構坯體；再置于專用爐體內進行氣氛燒結，讓坯體逐步致密固化；燒結完成后開展平面修整與通孔精加工作業，制造蜂巢腔體結構，最后經過清理拋光與整體質檢即可。
增材制造工藝：先根據蜂巢型鎢合金光柵結構設計三維模型，優化支撐結構后進行分層切片，規劃成型路徑。將混合粉末（鎢粉、鎳粉和鐵粉）裝入成型設備，在保護氣氛下，通過激光逐層熔化粉末，堆積形成蜂窩狀坯體。成型后對坯體進行去應力熱處理，再經過去毛刺、拋光、清洗干燥等后處理，最后通過質量檢測即可。
四、蜂巢型鎢合金光柵的應用
在高能物理實驗領域，蜂巢型鎢合金光柵常用于粒子對撞機、X射線衍射儀單色器等設備。例如在高能粒子探測實驗中，采用蜂巢型鎢合金光柵過濾多方向散射射線，能提升探測信號的穩定性，有效保障了實驗數據的可靠性。其二維對稱結構與均勻的射線調控能力，可高效屏蔽雜散射線，為實驗分析提供純凈的信號支撐。
在半導體檢測、金屬構件探傷等工業場景中，蜂巢型鎢合金光柵可安裝于檢測設備探測端，濾除散射射線干擾，提升微小缺陷與內部質量的檢測清晰度。例如在厚壁金屬構件探傷中，通過調整柵壁高度與深寬比（腔體深度與寬度的比值），可增強對斜入射散射的阻擋效果，從而檢測出內部微小裂紋。其六邊形腔體結構可適配不同尺寸工件的檢測需求，通用性較強。
在高端醫學成像設備如CT機、X光機中，蜂巢型鎢合金光柵可作為抗散射組件，輔助優化圖像對比度與細節表現。相較于一維平行光柵，其二維結構可從多個角度調節散射射線傳播路徑，適配大面積探測場景的使用需求。
五、蜂巢型鎢合金光柵的使用注意事項與維護要求
為保障蜂巢型鎢合金光柵的使用壽命與使用效果，需遵循以下注意事項與維護要求：1）安裝時需避免外力撞擊柵壁，尤其是超薄柵壁結構，防止出現變形、破損，影響射線過濾效果；2）使用環境需避開強酸、強堿等腐蝕性介質，防止鎢合金與間隔區材料發生腐蝕，導致結構松動；3）長期在高溫、高能射線環境下使用后，需定期進行精度校準，確保腔體尺寸與陣列間距符合設計要求；4）日常維護時，可用干燥軟布擦拭表面灰塵，避免使用堅硬工具刮擦，防止損壞表面結構。
