根據設計結構的不同，中鎢智造生產設計的鎢合金光柵主要分為平行型、多葉型、網格狀和板式開孔型，它們的特點各不相同。其中，平行型結構最簡單、通光率高，適合常規應用；多葉型主要服務于放射治療的動態射野控制，并非傳統成像用抗散射光柵；網格狀因二維交叉結構能有效抑制多方向散射射線，是目前高端醫療CT和精密工業檢測的主流選擇；蜂巢型以六邊形陣列為特征，具有較高的開放面積率和結構強度，常用于高端科研與高能物理探測；板式開孔型結構簡單但性能較弱，多用于準直場合。
中鎢智造及其母公司中鎢在線在鎢鉬制品行業長期耕耘近30年，專業從事鎢鉬制品柔性定制全球服務，可根據客戶需求設計、生產、精細制加工各類標準規格、牌號性能、尺寸精度，適合各類用途的鎢鉬產品。更多鎢合金光柵的資料請?jiān)L問網站：http://www.tungsten-alloy.com/chinese/tungsten-alloy-shielding.html。如需鎢合金光柵，請聯系中鎢智造：sales@chinatungsten.com，0592-5129595。

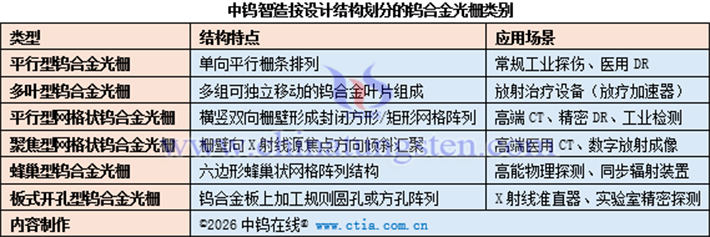

中鎢智造按設計結構劃分的鎢合金光柵類別
一、平行型鎢合金光柵
中鎢智造平行型鎢合金光柵是目前應用較廣泛的一維結構鎢合金光柵，也稱為條縫式或一維線性光柵。它由一系列平行排列的高密度鎢合金柵條與低吸收系數的間隔材料交替組成，所有通縫保持同一走向，整體構造簡潔規整。柵條厚度一般為0.05-0.15mm，柵條間距為0.1-2.0mm，柵比多在5:1-12:1之間，可根據不同設備需求靈活定制。
平行型鎢合金光柵主要針對單一維度內偏移的散射射線形成阻擋，正向射線穿過間隙時通行效率較好，通透占比表現適中。受結構形式影響，其對多方位斜向雜散射線的約束能力存在一定局限，更多適配射線散射方向較為單一的使用環境，常搭配于常規工業檢測、普通射線傳輸及基礎影像輔助相關配套設備當中。
二、多葉型鎢合金光柵
中鎢智造多葉型鎢合金光柵屬于組合式可調結構光柵，由多片獨立鎢合金葉片按照既定秩序排列組合而成，典型配置為左右兩側各28片、共56片葉片，每片葉片通過絲桿連接微型電機實現獨立控制。葉片之間可形成寬窄不一的通行縫隙，整體布局靈活可變。該構件依托鎢合金材質具備良好的理化性能和射線阻隔能力，葉片壁厚通常為50–100μm，單體加工工藝成熟，整體組裝方式簡便，能夠適配多種規格的安裝工況。
多葉型鎢合金光柵可通過調整葉片開合角度與排布間距，靈活改變射線通口大小與通行范圍，陣列周期精細至百微米級，深寬比一般在10:1至30:1之間，適配多種射線傳導調控需求。在使用過程中可靈活調整射野范圍，對不同幅度的散射射線起到差異化管控作用，適用場景覆蓋面較廣。因采用分體組合結構，長期往復調節下葉片間距易出現細微變化，日常使用中可適時進行位置校準，多用于射線輸出范圍需要靈活調節的各種射線配套設備之中。
三、平行型網格狀鎢合金光柵
中鎢智造平行型網格狀鎢合金光柵為具備周期性規整開口結構的射線調控器件，由橫豎雙向柵壁形成封閉方形/矩形網格陣列，常應用于高端CT、精密DR、工業檢測以及高能物理相關束流準直體系之中。該光柵以鎢合金為基材，搭建形成走向一致、排布均勻的網格通行通道，依托平行排布結構弱化散射帶來的信號干擾，優化成像信號表現。借助網格周期與開口比例的差異化設計，可適配不同能級光子的調控使用需求。
鎢合金具備較好的射線屏蔽性能，能夠?qū)射線、γ射線形成合理衰減，網格構造也可在維持自身機械性能的基礎上，完成射線束方向篩選與空間排布調節。然而，平行型網格狀鎢合金光柵的加工難度較大，需優化切割與表面處理工藝以減少邊緣毛刺。

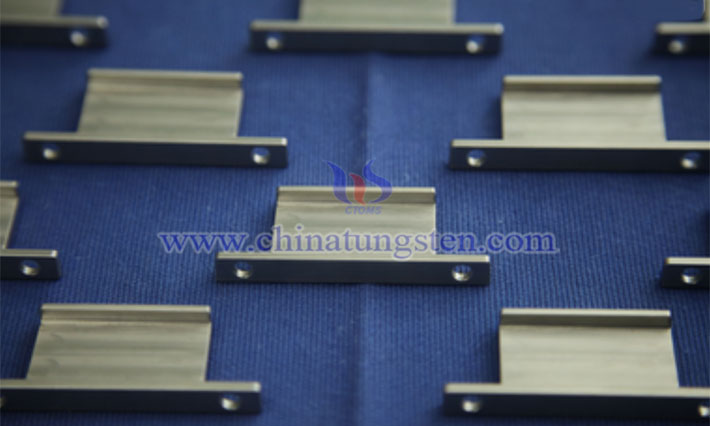

中鎢智造鎢合金光柵圖片
四、聚焦型網格狀鎢合金光柵
中鎢智造聚焦型網格狀鎢合金光柵屬于功能性射線調控構件，整體采用漸變式網格排布結構，內部通道由外圍向中心有序收攏匯聚，形成具備導向特性的規整腔體布局。該光柵保持鎢合金材質本身優良的射線衰減性能，結構布局經過合理化設計，整體穩固性較好，可適配多種常規工況環境，常應用于需要完成射線聚攏傳導的影像采集與精密探測相關場景。
聚焦型網格狀鎢合金光柵憑借收束式網格通道布局，能夠引導入射射線逐步向指定中心區域匯聚，同時可對空間內四散傳播的雜散射線形成阻攔，優化射線整體分布狀態。產品可通過調整網格漸變角度、腔體孔徑等參數，適配不同使用場景下的射線匯聚需求。相較于均勻排布的常規網格光柵，其結構設計更為復雜，成型加工環節需要把控多項尺寸參數，整體制作工藝要求相對更高。
中鎢智造鎢合金光柵圖片
五、蜂巢型鎢合金光柵
中鎢智造蜂巢型鎢合金光柵是采用蜂窩式排布結構制成的光柵，內部通腔呈規整正六邊形形態，單元腔體緊密拼接排布，相鄰腔體共用側壁，整體結構排布合理均勻。該光柵的空間利用率較高，各個方位的射線通行條件較為均衡，能夠在平面范圍內平穩過濾各種散射射線，讓射線傳播狀態保持均勻穩定。
蜂巢型鎢合金光柵的六邊形腔體結構便于標準化加工生產，成型難度較為適中，成品尺寸一致性較好。相較于方形網格結構，其整體通透布局更為合理，可減少局部射線分布不均的情況。
中鎢智造鎢合金光柵圖片
六、板式開孔型鎢合金光柵
板式開孔型鎢合金光柵是一種在鎢合金板上加工出規則圓孔或方孔陣列的光柵。其設計核心在于利用鎢的高密度（19.3g/cm3），通過周期性開孔結構形成射線傳輸通道，而非開孔區域的基體材料則能有效吸收離軸散射射線。這種光柵的平行開孔結構可顯著抑制散射噪聲，同時保持主射束的高透過率，尤其適合需要高信噪比與空間分辨率的探測場景。
在應用方面，板式開孔型鎢合金光柵廣泛用于X射線成像系統的前準直器、工業CT中的抗散射柵以及實驗室精密探測裝置中的束流整形單元。
