中鎢智造生產設計的網格狀鎢合金光柵是一種以鎢合金為主體材料、采用周期性網格陣列結構的精密射線控制部件，主要應用于X射線系統中，實現散射射線抑制、射線準直或射野塑形等功能。其結構由具有高射線屏蔽能力的鎢合金柵壁與低射線衰減的間隔區交替排列，形成網格狀通道。直射射線可沿通道高效通過，而散射射線則被鎢合金柵壁有效阻擋，從而優化射線傳播路徑，提升成像質量或射線利用效率。

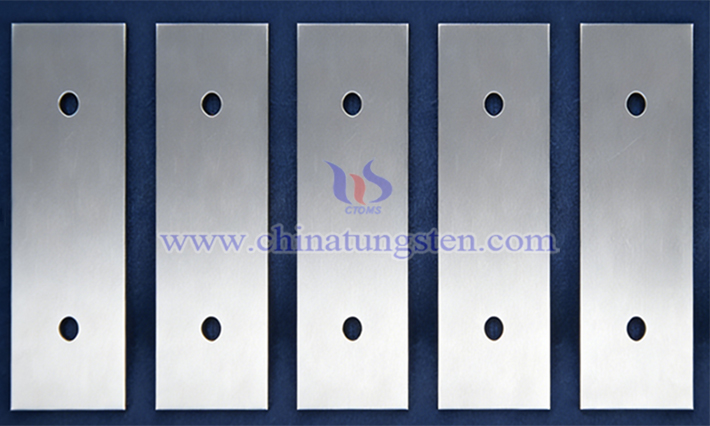

中鎢智造鎢合金光柵圖片
中鎢智造及其母公司中鎢在線在鎢鉬制品行業長期耕耘近30年，專業從事鎢鉬制品柔性定制全球服務，可根據客戶需求設計、生產、精細制加工各類標準規格、牌號性能、尺寸精度，適合各類用途的鎢鉬產品。更多鎢合金光柵的資料請?jiān)L問網站：http://www.tungsten-alloy.com/chinese/tungsten-alloy-shielding.html。如需鎢合金光柵，請聯系中鎢智造：sales@chinatungsten.com，0592-5129595。
一、網格狀鎢合金光柵的特性
中鎢智造網格狀鎢合金光柵以金屬鎢（鎢含量80%–95%）為主，添加鎳、鐵或銅等粘結相，并采用鋁或碳纖維等低密度間隔材料，兼顧了高射線屏蔽能力和良好加工性能。其密度高達17.0–18.6g/cm3，對X射線具有較強衰減能力，能有效抑制散射射線，提升成像對比度。
鎢合金光柵的熱膨脹系數較低、機械強度較高、硬度較大，結合高深寬比的一體化網格結構，受力均勻，具有優異的抗變形、抗震動性能，可在復雜環境中長期保持尺寸精度。同時耐磨耐腐蝕、使用壽命長，且無毒無放射性，是鉛基光柵的理想環保替代品。

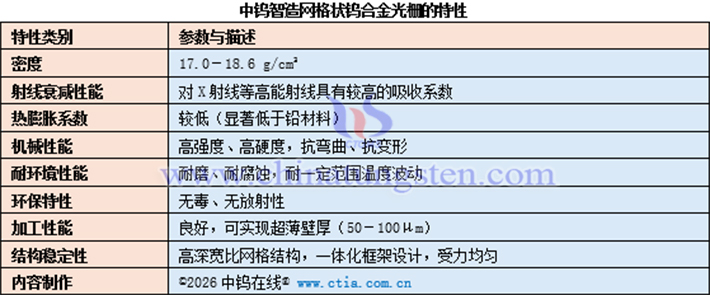

中鎢智造網格狀鎢合金光柵的特性
二、網格狀鎢合金光柵的幾何參數
中鎢智造網格狀鎢合金光柵的幾何參數主要包括柵條間距、柵壁厚度、網格高度、深寬比、開放面積率以及聚焦設計。
一般而言，網格狀鎢合金光柵的幾何參數對性能的影響主要如下：柵條間距越小，射線篩選精度越高，但通光量會下降；柵壁越薄，直射射線通光率越高，但需保證足夠厚度以維持散射阻擋能力；網格高度和深寬比越高，對多方向散射射線的抑制效果越強，這是網格狀光柵的核心優勢，但會增加加工難度并降低整體通光通量。開放面積率影響直射射線通過效率和系統劑量利用率。高端應用多采用聚焦型設計，可有效減少邊緣截止現象，提升大視場圖像均勻性。

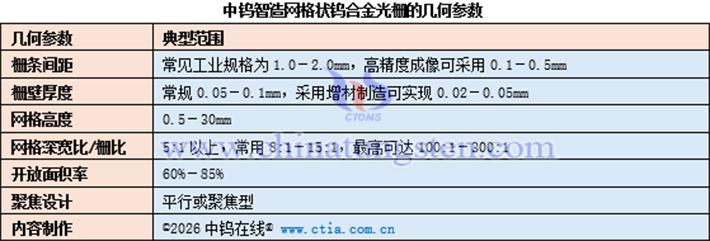

中鎢智造網格狀鎢合金光柵的幾何參數
中鎢智造鎢合金光柵圖片
三、網格狀鎢合金光柵的工作原理
中鎢智造網格狀鎢合金光柵基于射線方向選擇性屏蔽原理工作。當X射線入射時，沿網格通道方向傳播的直射射線可低損耗地通過低衰減間隔區；而偏離主方向的散射射線因角度超出通道允許范圍，會被高密度鎢合金柵壁屏蔽阻擋，從而減少散射射線對成像或射線傳輸?shù)母蓴_，提升圖像對比度或射線利用率。
四、網格狀鎢合金光柵的應用
在現代醫療成像設備中，網格狀鎢合金光柵被廣泛應用于醫用數字射線攝影（DR）、計算機斷層掃描（CT）、乳腺攝影以及動態平板成像等系統中。通常安裝于探測器前方，作為抗散射柵的核心部件。鎢合金光柵主要功能是通過二維網格陣列結構，有效吸收來自人體組織的多方向散射射線，顯著減少散射線對探測器的干擾，從而大幅提升圖像的對比度、清晰度和細節分辨率。在臨床應用中，這將改善了骨骼、胸部、腹部等部位的成像質量，幫助醫生更準確地發現病灶、判斷病變范圍，提升診斷的準確性和可靠性。
在工業無損檢測領域，網格狀鎢合金光柵被廣泛應用于工業X射線探傷設備中，尤其適合對鑄件、焊接件、鍛件、壓力容器、管道及航空航天零部件等關鍵工件進行內部缺陷檢測。它安裝于X射線探測器前方，通過高精度二維網格結構，有效阻擋來自工件內部的多方向散射射線，大幅降低散射線對成像的干擾。由于鎢合金的高密度與優異衰減性能，網格狀光柵能夠顯著提升缺陷成像的對比度和清晰度，使裂紋、氣孔、夾渣、未熔合等微小內部缺陷更加清晰可見，從而大幅提高檢測靈敏度和準確率。
在科研與精密探測領域，網格狀鎢合金光柵被廣泛應用于X射線衍射儀（XRD）、同步輻射裝置、高能物理探測器、X射線天文探測設備以及各種精密譜儀系統中。它通常安裝在探測器前端或光束通道中，通過高精度二維網格結構實現射線準直和雜散輻射屏蔽，有效過濾多角度散射射線和背景噪聲。另外，在高能物理、材料晶體結構分析、蛋白質晶體學等前沿科研中，網格狀鎢合金光柵以其優異的結構穩定性、低熱膨脹系數和抗干擾能力，能夠適應長時間、高強度輻射環境，長期維持通道精度，為獲取高準確性實驗數據提供了堅實保障。
五、網格狀鎢合金光柵與非網格狀鎢合金光柵的對比
中鎢智造網格狀鎢合金光柵通過橫豎雙向柵壁形成封閉立體網格陣列，可在二維空間內有效阻擋多方位、多角度散射射線，散射抑制能力顯著更強，結構受力均勻、抗形變能力優良，長期穩定性好，更適合射線環境復雜、高清晰度要求的精密醫療成像和高端工業檢測。不過，其射線透過率略低，加工難度較高，清潔維護相對復雜。
相比之下，非網格狀鎢合金光柵采用單向條縫式或板式狹縫等單一平面結構，結構簡單、通透面積大、正向射線通過率高，加工容易、成本較低，日常維護方便。但其射線阻隔范圍較窄，結構穩定性較差，易受震動或溫度影響變形，適合散射情況簡單、精度要求一般的常規工業檢測場景。

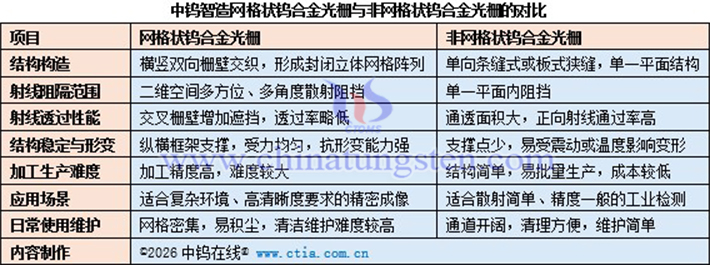

中鎢智造網格狀鎢合金光柵與非網格狀鎢合金光柵的對比
