中鎢智造生產(chǎn)設(shè)計(jì)的硬質(zhì)合金安全錘頭的生產(chǎn)方法以粉末冶金工藝為主，生產(chǎn)工序包含原料處理、成型、燒結(jié)和精加工。
中鎢智造及其母公司中鎢在線在鎢鉬制品行業(yè)長(zhǎng)期耕耘近30年，專業(yè)從事鎢鉬制品柔性定制全球服務(wù)，可根據(jù)客戶需求設(shè)計(jì)、生產(chǎn)、精細(xì)制加工各類標(biāo)準(zhǔn)規(guī)格、牌號(hào)性能、尺寸精度，適合各類用途的鎢鉬產(chǎn)品。更多硬質(zhì)合金的資料請(qǐng)?jiān)L問(wèn)網(wǎng)站：中鎢智造硬質(zhì)合金網(wǎng)站：http://www.tungsten-carbide.com.cn/Chinese/index.html。如需硬質(zhì)合金，請(qǐng)聯(lián)系中鎢智造：sales@chinatungsten.com，0592-5129595。

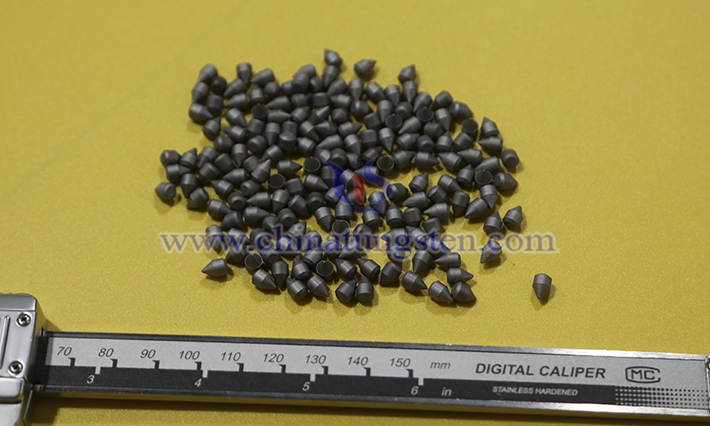

中鎢智造硬質(zhì)合金安全錘頭圖片
1.硬質(zhì)合金安全錘頭的生產(chǎn)原料準(zhǔn)備與預(yù)處理
生產(chǎn)鎢鈷硬質(zhì)合金安全錘頭的核心原料為碳化鎢（WC）粉末和鈷粉末，輔助原料包括成型劑、改性劑等。原料的質(zhì)量與預(yù)處理效果，將影響后續(xù)產(chǎn)品的性能穩(wěn)定性。
選用的碳化鎢粉末粒度控制在1.5至5μm之間，鈷粉末粒度控制在2至8μm之間，粒度均勻性需滿足生產(chǎn)要求，避免因粒度差異導(dǎo)致材質(zhì)性能不均。預(yù)處理階段，需對(duì)兩種粉末進(jìn)行烘干處理，烘干溫度控制在120℃至150℃之間，烘干時(shí)間為2至4小時(shí)，去除粉末中的水分與雜質(zhì)，防止后續(xù)壓制成型時(shí)出現(xiàn)孔隙、開(kāi)裂等問(wèn)題。
原料混合階段，將烘干后的碳化鎢粉末與鈷粉末按對(duì)應(yīng)牌號(hào)比例混合，混合過(guò)程在混料設(shè)備中進(jìn)行，混合時(shí)間為4至8小時(shí)，確?；旌狭暇鶆蚍植迹瑹o(wú)結(jié)塊現(xiàn)象。不同牌號(hào)的錘頭，原料混合比例不同，例如YG8牌號(hào)錘頭，碳化鎢粉末與鈷粉末的質(zhì)量比為92:8，YG6牌號(hào)為94:6，YG10X牌號(hào)為90:10。
2.硬質(zhì)合金安全錘頭的壓制成型
壓制成型是將混合均勻的原料轉(zhuǎn)化為錘頭生坯的關(guān)鍵工序，該工序需通過(guò)模具與壓力設(shè)備，控制合適的壓力與溫度，確保生坯密度均勻、形態(tài)規(guī)整，為后續(xù)燒結(jié)工序奠定基礎(chǔ)。
首先根據(jù)錘頭的規(guī)格尺寸，定制專用成型模具。成型前，將混合好的原料裝入模具，采用冷壓成型方式，壓制壓力控制在150至250MPa之間，壓制速度均勻，避免生坯出現(xiàn)分層、裂紋等缺陷。壓制完成后，生坯的密度需達(dá)到理論密度的50%至60%，生坯形態(tài)與最終錘頭成品基本一致，一端預(yù)留尖錐狀成型位，另一端為裝配段。
成型后的生坯需進(jìn)行脫蠟處理，去除混合原料中添加的成型劑，脫蠟溫度控制在300℃至500℃之間，脫蠟過(guò)程需緩慢升溫，避免生坯因溫度驟變出現(xiàn)開(kāi)裂，脫蠟完成后，生坯表面需保持潔凈、無(wú)殘留。
中鎢智造硬質(zhì)合金安全錘頭圖片
3.硬質(zhì)合金安全錘頭的燒結(jié)致密
燒結(jié)致密是提升錘頭材質(zhì)硬度、耐磨性與韌性的核心工序，通過(guò)高溫作用使粉末顆粒充分結(jié)合，形成致密的硬質(zhì)合金基體。燒結(jié)過(guò)程在真空燒結(jié)爐或氫氣保護(hù)燒結(jié)爐中進(jìn)行，優(yōu)先采用真空燒結(jié)方式，真空度控制在1×10?3至1×10??Pa之間，避免高溫下原料氧化，影響材質(zhì)性能。燒結(jié)溫度分階段控制，升溫階段緩慢升至1000℃至1200℃，保溫?cái)?shù)小時(shí)，使生坯進(jìn)一步致密；隨后升溫至1350℃至1450℃，保溫?cái)?shù)小時(shí)，使碳化鎢粉末與鈷粉末充分?jǐn)U散、結(jié)合，形成均勻的硬質(zhì)合金組織。
燒結(jié)完成后，需進(jìn)行緩慢降溫處理，降溫速度控制在50℃至100℃/小時(shí)，降至室溫后取出燒結(jié)件，此時(shí)燒結(jié)件已形成致密的硬質(zhì)合金基體。
4.硬質(zhì)合金安全錘頭的加工
燒結(jié)后的硬質(zhì)合金毛坯，需經(jīng)過(guò)精加工處理，修正尺寸誤差、優(yōu)化表面質(zhì)量，確保錘頭尖部形態(tài)、裝配尺寸符合使用要求，適配安全錘主體的裝配需求。
首先對(duì)燒結(jié)毛坯進(jìn)行磨削處理，采用金剛石砂輪對(duì)錘頭尖部進(jìn)行研磨，將尖部打磨至設(shè)計(jì)錐角（常見(jiàn)60°至90°），尖部圓弧半徑控制在R0.5至R1.5mm，打磨過(guò)程需控制磨削速度，避免過(guò)熱導(dǎo)致材質(zhì)性能下降。隨后對(duì)錘頭裝配段進(jìn)行車削或磨削處理，保證裝配段直徑精度，使其能夠與錘柄實(shí)現(xiàn)緊密配合。
精加工完成后，對(duì)錘頭進(jìn)行清洗處理，去除表面的磨削粉塵與雜質(zhì)，清洗采用中性清洗劑，避免腐蝕材質(zhì)，清洗完成后進(jìn)行烘干，確保表面無(wú)水分殘留。
5.硬質(zhì)合金安全錘頭的裝配與檢測(cè)
精加工后的硬質(zhì)合金安全錘頭需經(jīng)過(guò)裝配與檢測(cè)，確保產(chǎn)品質(zhì)量合格。裝配階段，采用過(guò)盈配合或釬焊工藝，將硬質(zhì)合金錘頭固定于安全錘柄，過(guò)盈配合需控制配合公差，確保錘頭與錘柄連接緊密，無(wú)松動(dòng)；釬焊工藝需控制釬焊溫度與時(shí)間，避免高溫導(dǎo)致錘頭性能下降，釬焊后需去除多余釬料，保證裝配美觀。
檢測(cè)階段，首先檢測(cè)錘頭的尺寸與形態(tài)，確保符合設(shè)計(jì)要求；其次檢測(cè)錘頭的硬度，采用洛氏硬度計(jì)檢測(cè)，硬度需處于HRA89至93之間，符合國(guó)家標(biāo)準(zhǔn)；同時(shí)檢測(cè)錘頭的抗沖擊性能，模擬應(yīng)急破玻場(chǎng)景驗(yàn)證其可靠性。
版權(quán)及法律問(wèn)題聲明
本文信息由中鎢在線?/中鎢智造?（www.lingyimetal.com，news.chinatungsten.com）根據(jù)各方公開(kāi)的資料和新聞收集編寫，僅為向本公司網(wǎng)站、微信公眾號(hào)關(guān)注者提供參考資料。任何異議、侵權(quán)和不當(dāng)問(wèn)題請(qǐng)向本網(wǎng)站反饋，我們將立即予以處理。未經(jīng)中鎢在線/中鎢智造授權(quán)，不得全文或部分轉(zhuǎn)載，不得對(duì)文件所載內(nèi)容進(jìn)行使用、披露、分發(fā)或變更；盡管我們努力提供可靠、準(zhǔn)確和完整的信息，但我們無(wú)法保證此類信息的準(zhǔn)確性或完整性，本文作者對(duì)任何錯(cuò)誤或遺漏不承擔(dān)任何責(zé)任亦沒(méi)有義務(wù)補(bǔ)充、修訂或更正文中的任何信息；本文中提供的信息僅供參考，不應(yīng)被視為投資說(shuō)明書、購(gòu)買或出售任何投資的招攬文件、或作為參與任何特定交易策略的推薦；本文也不得用作任何投資決策的依據(jù)，或作為道德、法律依據(jù)或證據(jù)。
