中鎢智造生產設計的鎢合金光柵憑借其高密度、良好的射線衰減能力以及優異的機械穩定性，廣泛應用于醫療成像、工業無損檢測、高能物理研究等領域。受材料成分、結構設計、使用功能、生產工藝與用途等因素影響，鎢合金光柵可分為很多種類。

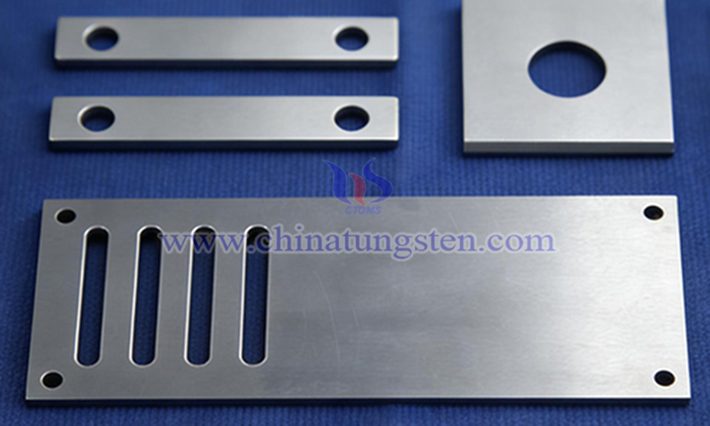

中鎢智造鎢合金光柵圖片
中鎢智造及其母公司中鎢在線在鎢鉬制品行業長期耕耘近30年，專業從事鎢鉬制品柔性定制全球服務，可根據客戶需求設計、生產、精細制加工各類標準規格、牌號性能、尺寸精度，適合各類用途的鎢鉬產品。更多鎢合金光柵的資料請訪問網站：http://www.tungsten-alloy.com/chinese/tungsten-alloy-shielding.html。如需鎢合金光柵，請聯系中鎢智造：sales@chinatungsten.com，0592-5129595。
一、鎢合金光柵如何分類

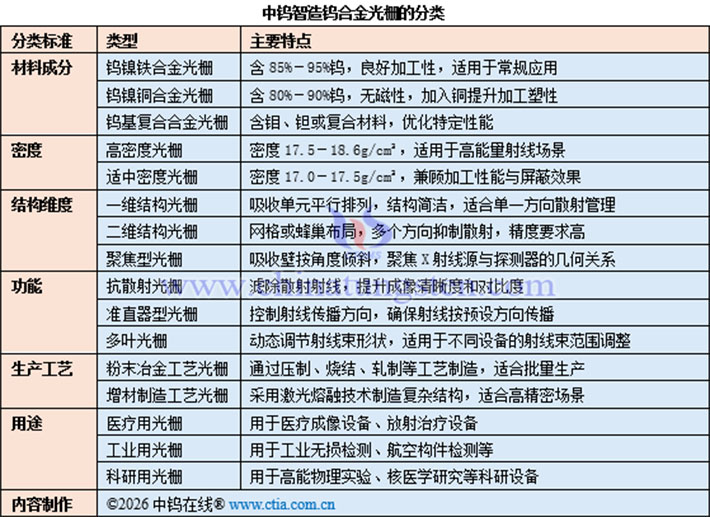

中鎢智造鎢合金光柵的分類
1.按材料成分對鎢合金光柵進行分類
鎢鎳鐵合金光柵：以鎢為基體，通過添加鎳和鐵作為粘結劑來提高其加工性和韌性。鎳和鐵的比例一般為7:3或1:1。鎢鎳鐵合金光柵具有較大的密度、較高的強度和較好的機械加工性能，能夠承受較高的溫度和輻射環境。
鎢鎳銅合金光柵：以鎢為主要成分（含量通常在80%-90%之間），添加了鎳和銅作為粘結劑，其中銅的加入主要是為了提升合金的加工塑性、延展性和抗腐蝕性，并降低光柵的脆性。此外，銅賦予了光柵無磁性特性，使其在避免磁干擾的特殊環境中表現更加穩定。
鎢基復合合金光柵：是指在鎢鎳鐵合金或鎢鎳銅合金的基礎上，加入少量的其他金屬元素（如鉬、鉭等）或者通過復合碳纖維、陶瓷等材料來優化光柵的特定性能。這種設計能夠改善合金的耐高溫性、抗腐蝕性、密度和熱導性，使其適用于更為復雜和極端的應用環境。
2.按密度對鎢合金光柵進行分類
高密度鎢合金光柵：密度范圍為17.5–18.6g/cm3，具有較強的射線衰減能力，適用于高能量射線場景，如高能物理實驗、高端工業無損檢測等。
適中密度鎢合金光柵：密度范圍為17.0–17.5g/cm3，兼顧加工性能和屏蔽效果，適用于常規醫療成像設備、普通工業檢測設備等。
3.按設計結構對鎢合金光柵進行分類
一維結構鎢合金光柵：吸收單元以平行方式排列成薄條或葉片，通常在其間填充低吸收材料，形成規則的狹縫陣列。此種光柵結構簡單，易于加工，適用于單一方向的射線管理。它常用于常規X射線成像設備等基礎應用場景，主要功能是控制沿一個方向的散射射線。
二維結構鎢合金光柵：采用網格狀或蜂巢狀布局，吸收壁在兩個方向上交叉排列，形成均勻的孔陣列。這種設計能夠在多個方向上抑制散射射線，適用于需要高精度成像或射線均勻性的設備。通常應用于工業無損檢測、醫學成像等場合，對加工精度要求較高。
聚焦型鎢合金光柵：吸收壁按一定角度傾斜，能夠?qū)⑸渚€匯聚到一個虛擬焦點。這種設計能夠減少邊緣區域直射射線的損失，同時保持對散射射線的有效阻擋，廣泛應用于CT等成像系統。光柵的傾斜角度需要根據設備幾何參數進行調整，以優化成像效果。
4.按功能對鎢合金光柵進行分類
抗散射鎢合金光柵：核心功能是濾除射線傳播過程中產生的散射射線，從而提高成像效果?？股⑸涔鈻沤Y(jié)構多為平行型或聚焦型，利用鎢合金的高密度特性，能夠有效阻擋散射射線，改善成像的清晰度和對比度，廣泛應用于醫療X射線成像、工業探傷等領域。
準直器型鎢合金光柵：用于約束射線的傳播方向，避免射線擴散。這種光柵多采用陣列或蜂窩式結構，可顯著提升射線的指向精度，使得射線束沿預設方向傳播。它廣泛應用于核醫學成像、工業無損檢測等高精度要求的領域。
多葉鎢合金光柵：通過多個獨立驅動的鎢合金葉片協同運動，動態調整射線束的形狀和大小。葉片數量通常為20到80片，可根據設備參數靈活調整，滿足不同設備對射線束范圍的差異化需求。主要應用于腫瘤放射治療設備，通過射線束整形來提高治療效果。
5.按生產工藝對鎢合金光柵進行分類
粉末冶金工藝鎢合金光柵：采用粉末冶金工藝，通過將鎢粉與鎳、鐵等粘結劑混合后燒結，再通過精密軋制或切割加工成型。該工藝成熟，生產成本較低，適合大規模生產常規、簡單結構的光柵。
增材制造工藝鎢合金光柵：采用激光粉末床熔融技術，通過逐層選擇性激光熔化混合粉末，制造復雜網格結構。此工藝適用于生產復雜形狀的光柵，尤其適合高端精密場景，雖然加工成本較高，但可實現更高的結構復雜性和精度。
6.按用途對鎢合金光柵進行分類
醫療用鎢合金光柵：主要應用于醫療領域，如X射線機、CT掃描儀、乳腺鉬靶機等成像設備，以及腫瘤放射治療設備。醫療用光柵的主要作用是改善成像質量或?qū)崿F(xiàn)射線束整形，幫助醫生進行診斷和治療。
工業用鎢合金光柵：用于工業無損檢測和半導體檢測。工業用光柵能夠幫助檢測內部缺陷或產品質量，廣泛應用于制造業、航空航天等領域。
科研用鎢合金光柵：用于高能物理實驗、核醫學研究等科研場景，要求光柵具有高精度和穩定性?？蒲杏霉鈻磐ǔ２捎酶呙芏?、復雜結構的設計，滿足高端精密設備對射線控制和檢測精度的高要求。
中鎢智造鎢合金光柵圖片
二、影響鎢合金光柵分類的因素
鎢合金光柵的分類并非孤立進行，而是受到以下幾個因素的綜合影響。一是射線能量：不同能量的射線對光柵的密度、結構和屏蔽能力有不同的要求，從而影響光柵的密度規格和結構設計；二是設備需求：成像設備、治療設備和檢測設備在工作原理上的差異，影響了光柵的功能和結構設計；三是鎢合金的材料特性，如優異的機械加工性和耐溫性等，也在一定程度上對光柵的分類產生影響。
