鎢鎳銅合金的常用配比包括85W-10Ni-5Cu、90W-7Ni-3Cu、93W-5Ni-2Cu、95W-4Ni-1Cu及97W-2Ni-1Cu，分別對(duì)應(yīng)85%~97%的鎢含量。隨著鎢含量增加，合金密度從約16.3g/cm3提升至接近純鎢，但韌性與加工性相應(yīng)下降。鎳在粘結(jié)相中增強(qiáng)結(jié)合力與韌性，銅則保證無(wú)磁性並改善燒結(jié)與導(dǎo)熱。常用配比的選擇需根據(jù)應(yīng)用權(quán)衡，高鎢配比適用於輻射遮罩與極端配重，中鎢配比兼顧強(qiáng)度與韌性，適合複雜受力件，低鎢配比加工性好、成本低，用於大批量生產(chǎn)，選擇時(shí)需綜合考慮密度要求、力學(xué)性能、加工難度及經(jīng)濟(jì)性。
一、鎢鎳銅合金的常用配比
鎢鎳銅合金是一類以鎢為基體、加入鎳和銅元素組成的複合材料。根據(jù)鎢含量的不同，材料的密度、力學(xué)性能和加工特性會(huì)有所變化，從而適用於不同的工程場(chǎng)景。以下是幾種常見(jiàn)配比及其典型應(yīng)用。
鎢含量為85%的合金，其配比通常為85W-10Ni-5Cu，密度約在16.3~16.5g/cm3之間。由於鎳和銅的比例相對(duì)較高，該合金具備良好的韌性和機(jī)械加工性能，適合成形結(jié)構(gòu)複雜的零部件，同時(shí)材料成本較低，適用於大批量生產(chǎn)。該材料多用於工業(yè)振動(dòng)阻尼器、賽車(chē)配重、釣魚(yú)墜等運(yùn)動(dòng)器材，以及電子設(shè)備中的非磁性導(dǎo)電部件。
鎢含量為90%的合金配比為90W-7Ni-3Cu，密度範(fàn)圍在16.9~17.1g/cm3。該材料具備較高的密度和良好的機(jī)械強(qiáng)度，同時(shí)保持非磁性，且耐腐蝕性能優(yōu)於鎢鎳鐵系合金。其機(jī)械加工性能良好，可進(jìn)行車(chē)削、鑽孔等操作。這類合金被廣泛應(yīng)用於航空航太領(lǐng)域中的飛機(jī)配重和陀螺儀部件、醫(yī)療設(shè)備中的輻射遮罩結(jié)構(gòu)，以及工業(yè)振動(dòng)控制裝置。
當(dāng)鎢含量提升至93%時(shí)，合金的典型配比為93W-5Ni-2Cu，密度約為17.4~17.6g/cm3。該材料在保持非磁性的前提下，兼具良好的強(qiáng)度與韌性，導(dǎo)電和導(dǎo)熱性能因銅的加入而有所改善，燒結(jié)工藝適應(yīng)性較強(qiáng)，適用於製造形狀複雜的零部件。其用途包括衛(wèi)星配重塊、放射治療設(shè)備中的遮罩件，以及高爾夫球桿配重等。
鎢含量達(dá)到95%的合金配比為95W-4Ni-1Cu，具有較高的密度，適合對(duì)品質(zhì)集中度有嚴(yán)格要求的場(chǎng)合。該材料強(qiáng)度較高，但韌性略低於低鎢含量合金，加工難度有所上升，仍保持無(wú)磁性和良好的耐腐蝕性，同時(shí)熱膨脹係數(shù)較低、尺寸穩(wěn)定性較好。其典型應(yīng)用包括航天器平衡塊、高性能穿甲彈慣性部件，以及高能核醫(yī)學(xué)設(shè)備中的輻射遮罩構(gòu)件。
鎢含量為97%的合金配比為97W-2Ni-1Cu，密度極高，接近純鎢。由於鎢含量占主導(dǎo)，該材料硬度較高而韌性相對(duì)較低，加工難度大，成本也顯著提升，因此僅用於對(duì)密度有極端要求的特定場(chǎng)合，如深空探測(cè)器中的配重部件或科研實(shí)驗(yàn)設(shè)備中的功能元件。

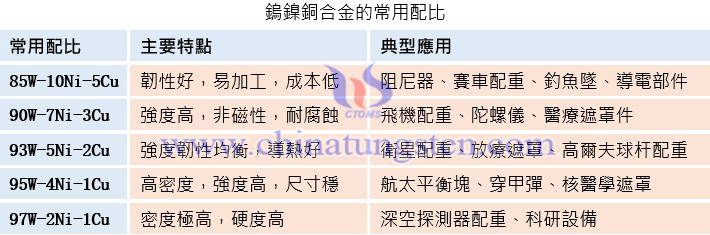

鎢鎳銅合金的常用配比
二、鎢鎳銅合金的常用配比選擇的影響因素
鎢鎳銅合金的配比選擇通常需要綜合考慮材料成分的作用、具體性能需求以及製造過(guò)程中的限制。不同配比直接影響合金的密度、力學(xué)特性、加工性能和成本，因此在實(shí)際應(yīng)用中，往往需要在這些因素之間做出權(quán)衡。
鎢在合金中主要起到提高密度和強(qiáng)度的作用。隨著鎢含量的增加，材料的密度隨之上升，強(qiáng)度也有所增強(qiáng)。但當(dāng)鎢含量超過(guò)一定水準(zhǔn)，尤其是高於95%時(shí)，材料的韌性會(huì)有所下降，抗衝擊能力減弱，同時(shí)燒結(jié)成型的難度增加。此外，高鎢含量的合金在後續(xù)機(jī)械加工中對(duì)刀具的損耗較大，加工成本明顯上升。因此，在選擇鎢含量時(shí)，通常以滿足最低密度要求為前提，避免因過(guò)度追求高密度而犧牲材料的韌性和可加工性。
鎳和銅共同構(gòu)成合金中的粘結(jié)相，兩者比例的變化對(duì)材料的組織和性能有顯著影響。鎳的主要作用是增強(qiáng)鎢顆粒與粘結(jié)相之間的結(jié)合力，改善燒結(jié)過(guò)程中液相鋪展的效果，從而提高材料的緻密度和韌性。銅則有助於降低燒結(jié)溫度，提高合金的導(dǎo)電和導(dǎo)熱能力，同時(shí)保證材料整體無(wú)磁性。如果鎳的比例過(guò)高，材料的延展性可能會(huì)受到一定影響，磁性敏感性也可能略有增強(qiáng)，如果銅的比例過(guò)高，燒結(jié)過(guò)程中容易出現(xiàn)液相偏聚或揮發(fā)，導(dǎo)致組織疏鬆、孔隙率上升，進(jìn)而降低材料的強(qiáng)度和均勻性，所以鎳銅比例的設(shè)定需要在強(qiáng)化效果和工藝穩(wěn)定性之間做出權(quán)衡。
在實(shí)際應(yīng)用中，性能需求往往是配比選擇的主要依據(jù)。對(duì)於以配重或輻射遮罩為主要用途的場(chǎng)景，密度是關(guān)鍵指標(biāo)，通常會(huì)優(yōu)先考慮鎢含量較高的配比，如93W或95W。而對(duì)於需要承受衝擊或振動(dòng)、同時(shí)對(duì)零件形狀複雜度有要求的場(chǎng)合，則需兼顧韌性和可加工性、鎢含量適中、鎳含量稍高的配比，如90W-7Ni-3Cu。若使用環(huán)境對(duì)導(dǎo)電性、導(dǎo)熱性或耐腐蝕性提出要求，銅的含量也需要相應(yīng)調(diào)整，但須注意避免因銅含量過(guò)高而影響材料的整體強(qiáng)度。
製造工藝和經(jīng)濟(jì)性同樣是配比選擇中不可忽視的因素。高鎢含量的合金對(duì)燒結(jié)溫度和氣氛控制的要求更高，生產(chǎn)難度較大，成品率相對(duì)較低，成本也相應(yīng)上升。對(duì)於需要在燒結(jié)後進(jìn)行大量機(jī)械加工的零件，選擇粘結(jié)相含量較高的配比可以有效降低加工難度和刀具損耗。因此，在滿足使用性能的前提下，配比的確定也需要結(jié)合實(shí)際生產(chǎn)工藝條件和成本控制要求進(jìn)行綜合判斷。
